超高频淬火热处理：让螺丝坚固不崩断的关键工艺

螺丝淬火热处理：超高频技术实现 “坚固与抗崩断” 平衡

超高频淬火机：精准调控螺丝性能的核心设备

螺丝作为机械连接的核心部件，需同时满足高强度（抗拉伸、抗剪切） 与高韧性（抗冲击、防崩断） 的双重要求，而超高频淬火热处理正是通过精准调控 “表面硬度” 与 “芯部韧性” 的梯度平衡，实现这一目标的关键工艺。以下从原理、核心参数控制及优势三方面展开说明：

一、超高频淬火对螺丝 “坚固不崩断” 的作用原理

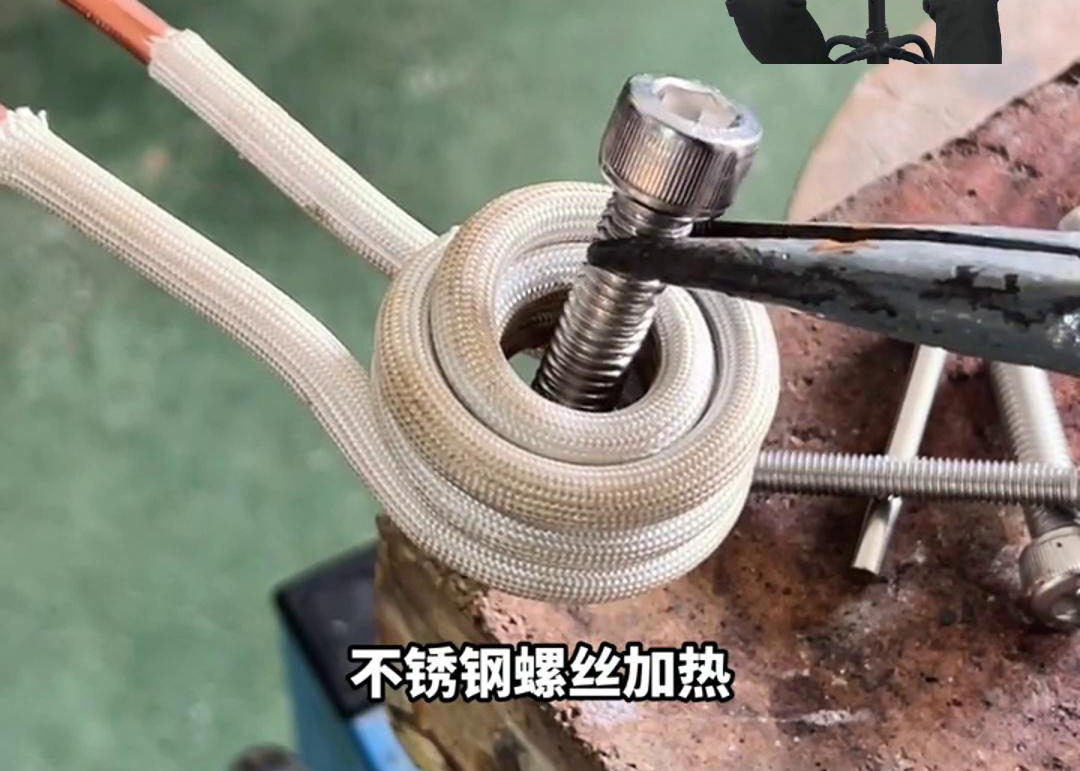

• 表层淬火强化：超高频感应线圈产生的交变磁场作用于螺丝表面，使表层（通常 0.2-1mm 深度）快速升温至奥氏体化温度，随后通过水或油介质快速冷却，转变为高硬度的马氏体组织（硬度可达 HRC 55-62），提升螺丝表面耐磨性、抗剪切能力（避免滑丝、螺纹磨损）。

• 芯部韧性保留：超高频加热集中在表层，芯部因热传导时间短，温度未达奥氏体化临界点，仍保持原始的铁素体 + 珠光体组织（硬度 HRC 25-35），保留良好的塑性与韧性（抗冲击时不易脆断）。

这种 “表硬芯韧” 的结构，让螺丝既能承受高强度拧紧力，又能在遭遇振动、冲击时通过芯部韧性缓冲应力，避免崩断。

二、超高频淬火的关键参数控制（时间 + 温度）

1. 温度控制：避免 “过烧脆化” 或 “欠热软质”

• 中碳钢（45# 螺丝，常见于 8.8 级螺栓）：
  奥氏体化温度需控制在820-860℃。温度过低（＜820℃），表层奥氏体化不充分，淬火后硬度不足（＜HRC 50），易滑丝；温度过高（＞860℃），晶粒粗大，淬火后马氏体脆性增加，受冲击时直接崩断。

• 合金钢（40Cr 螺丝，常见于 10.9 级高强度螺栓）：
  因含 Cr 元素提升淬透性，温度可略低至800-840℃，避免 Cr 元素过度固溶导致的韧性下降。

2. 时间控制：确保 “表层达标 + 芯部未过热”

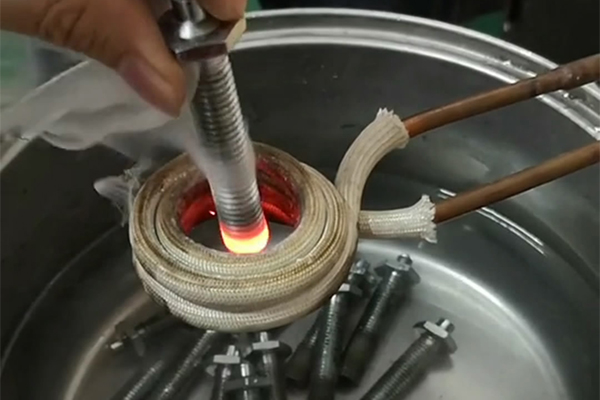

• 小直径螺丝（M6-M10）：加热时间 2-4 秒，确保表层 1-2mm 深度达到淬火温度，芯部温度＜700℃（未奥氏体化），保留韧性；

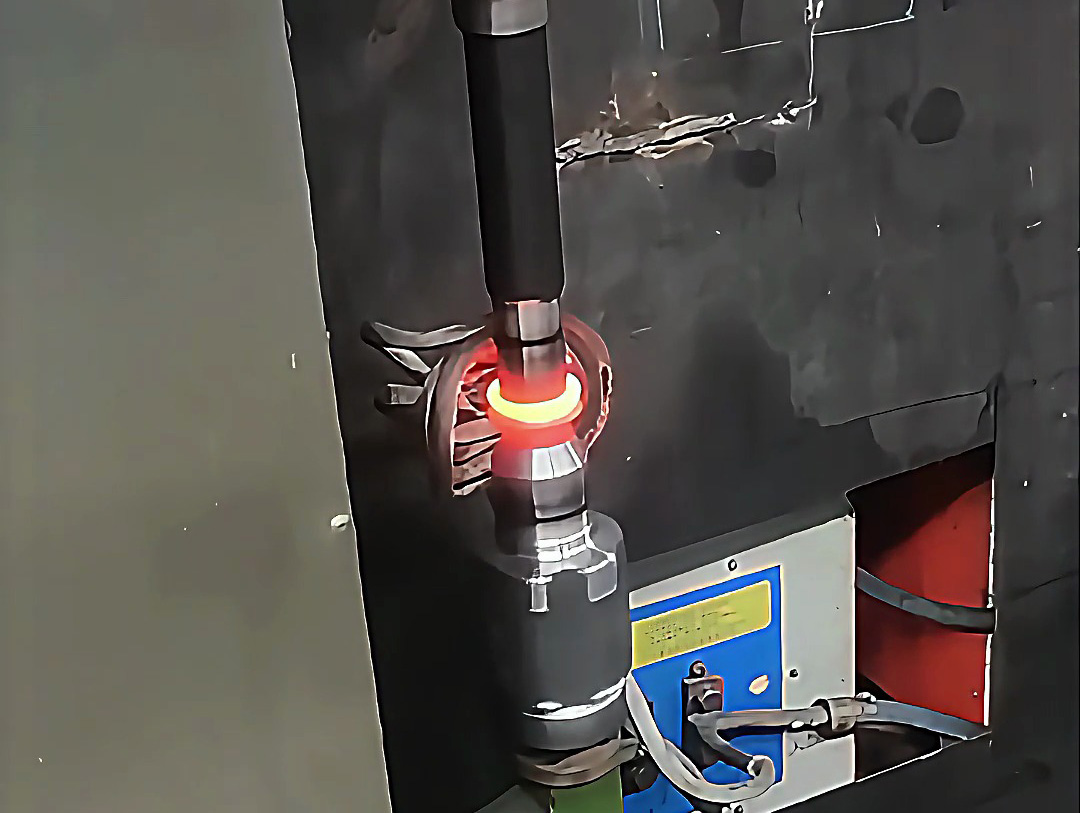

• 大直径螺丝（M12-M20）：加热时间 5-10 秒，适当加深硬化层（1.5-3mm），但需避免芯部温度超过 Ac3 临界点（约 727℃），否则芯部也会淬硬变脆。

3. 冷却控制：匹配材质的淬透性

• 中碳钢（45#）：用水冷（冷却速度＞300℃/s），确保表层快速转变为马氏体；

• 合金钢（40Cr）：用油冷（冷却速度 100-200℃/s），避免过快冷却导致的内应力过大（易开裂）。

三、超高频淬火相比传统工艺的优势（为何更适合螺丝处理）

1. 变形量极小：
   超高频加热集中在表层，芯部温度低，热应力小，螺丝的直线度、螺纹精度偏差≤0.02mm（传统箱式淬火偏差＞0.1mm），无需后续校直，直接满足装配要求。
2. 效率与能耗优势：
   单颗螺丝加热时间仅 2-10 秒，配合自动化送料， hourly 处理量可达 500-1000 颗，能耗仅为箱式淬火的 1/3（无整体加热浪费）。
3. 性能稳定性更高：
   传统火焰淬火易因加热不均导致 “局部过烧”，而超高频感应加热通过定制线圈（贴合螺丝螺纹轮廓）实现均匀加热，同批次螺丝硬度偏差≤HRC 3（火焰淬火偏差＞HRC 5），大幅降低崩断风险。

四、后续回火：消除内应力，进一步提升抗崩断能力

• 目的：减少马氏体脆性，保留 90% 以上硬度（HRC 50-58），同时释放内应力（应力消除率＞80%）。

• 效果：经回火后，螺丝的冲击韧性（αk）从淬火后的＜20J/cm2 提升至≥30J/cm2，在遭遇突发过载时不易崩断。

总结
