不锈钢锅边退火拉伸自动化设备：简易高效的锅具加工解决方案

在不锈钢锅具制造领域，锅边退火是拉伸成型的关键前道工序，直接影响后续加工精度与产品质量。这套简易自动化设备通过传送带传输 + 高频退火 + 夹具联动的集成设计，实现不锈钢锅边退火与拉伸的无缝衔接，解决传统人工操作效率低、退火不均匀的问题。以下是设备架构、工艺流程及应用优势的详细解析：

一、设备核心架构与工艺流程

1. 全流程自动化设计

• 上料与传输?？?/span>：

• 不锈钢锅坯由人工放置于传送带（速度 0.5-1m/min），通过限位挡板确保定位精度（偏差≤±1mm）；

• 传送带材质为耐高温硅胶，避免划伤锅具表面，兼容直径 180-300mm 的圆形锅坯。

• 自动化夹具定位：

• 当锅坯到达指定位置时，气动夹具（定位精度 ±0.05mm）自动夹紧锅边，同时顶升机构将锅坯垂直顶起，暴露待退火区域（锅边宽度 10-20mm）。

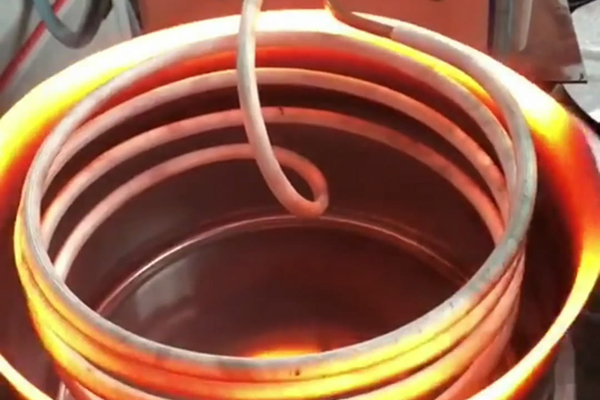

• 高频退火?？?/span>：

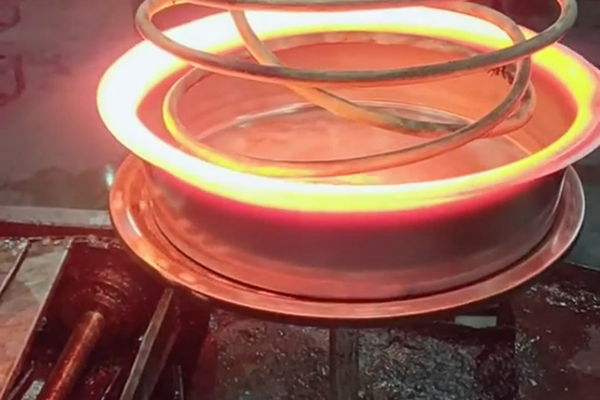

• 定制环形感应线圈（内径比锅坯大 20mm）下降至距锅边 5-8mm 处，通入 200kHz 高频电流，3-5 秒内将锅边温度升至 750-800℃（不锈钢退火温度区间）；

• 红外测温仪实时监测温度，达到设定值后线圈自动升起，退火时间误差≤±0.5 秒。

• 二次装填与下料：

• 夹具松开后，锅坯回落至传送带，由后续夹具推送至拉伸工位；

• 不合格品（如退火温度不足）通过光电传感器检测，由分拣气缸推入废料槽，自动化率达 95% 以上。

2. 关键技术参数

二、工艺优势：精准退火与高效生产的双重保障

1. 退火质量显著提升

• 温度均匀性：
  锅边周向温度偏差≤±5℃，较传统火焰退火（偏差 ±15℃）大幅改善，避免因局部过热导致的晶粒粗大或过烧缺陷。

• 组织优化：
  退火后不锈钢晶粒尺寸控制在 20-30μm（标准要求≤40μm），硬度从退火前的 HV200-250 降至 HV140-160，延伸率提升至 40% 以上，显著提升后续拉伸成型性能。

2. 生产效率跃升

• 无人化作业：
  仅需 1 名工人负责上料与设备监控，较传统工艺减少 3-4 名操作人员，人工成本降低 60%。

• 无缝工序衔接：
  退火与拉伸工位间距≤1 米，锅坯无需二次搬运，缩短工艺周期 40%，配合后续自动化拉伸机，可实现 “退火 - 拉伸 - 翻边” 全流程 30 秒 / 件的节拍。

3. 设备简易性与灵活性

• 低成本投入：
  设备总投资约 20-30 万元，仅为全伺服自动化线的 1/3，适合中小型锅具厂升级需求。

• 快速换型能力：
  通过更换夹具?？椋ǜ皇奔洹?0 分钟），可兼容不同直径锅坯，支持多品种小批量生产。

三、典型应用场景与效果数据

1. 家用不锈钢炒锅退火

• 工件：直径 280mm 炒锅（材质 304 不锈钢，厚度 1.2mm）；

• 工艺参数：

• 频率 200kHz，功率 18kW，退火时间 4 秒；

• 感应线圈宽度 15mm，覆盖锅边待退火区域；

• 效果：

• 拉伸成型后锅边裂纹率从传统工艺的 8% 降至 1.5%；

• 表面粗糙度 Ra≤1.6μm，无需后续打磨，良率提升至 98%。

2. 商用不锈钢汤锅退火

• 工件：直径 300mm 汤锅（材质 430 不锈钢，厚度 2.0mm）；

• 工艺挑战：厚壁锅边退火需确保深层组织软化；

• 解决方案：

• 采用 “双频退火” 工艺：先以 50kHz 预热至 500℃（加热深度 2mm），再以 200kHz 快速升温至 800℃；

• 冷却方式：空冷至室温，避免急冷导致的应力残留；

• 效果：退火后硬度均匀性偏差≤5HV，拉伸时最大减薄率达 35%，满足商用锅具高强度要求。

四、对比传统退火工艺的突破

五、设备维护与操作要点

1. 日常维护重点

• 夹具校准：每周用千分表检测夹具定位精度，磨损超过 0.1mm 时及时更换；

• 线圈清洁：每日用压缩空气吹扫感应线圈表面金属碎屑，避免短路风险；

• 红外测温校准：每月用标准黑体炉校准测温?？椋繁Ｎ露燃觳馕蟛睢堋?℃。

2. 安全操作规范

• 设备运行时保持安全距离≥1 米，避免高频辐射；

• 更换夹具或线圈时切断电源，防止意外启动；

• 配备干粉灭火器，应对可能的短路起火风险。

六、投资回报与升级建议

1. 成本效益分析

• 年产能 30 万件计算：

• 设备投资：25 万元；

• 年节约人工成本：18 万元（减少 3 名工人，月薪 5000 元）；

• 年节约材料损耗：因裂纹率降低，节约不锈钢板材约 2 吨，成本 6 万元；

• 投资回收期：约 14 个月。

2. 智能化升级路径

• 加装视觉检测：在退火工位后增加工业相机，实时检测锅边颜色（判断温度均匀性），不合格品自动剔除；

• 接入 MES 系统：记录每件锅坯的退火时间、温度、夹具编号等数据，实现质量全追溯；

• 伺服电机升级：将气动夹具更换为伺服电动夹具，定位精度提升至 ±0.02mm，适配更高精度锅具生产。
